Les véhicules industriels, tels que les chariots élévateurs, les excavatrices, les machines agricoles et les équipements miniers, fonctionnent dans certains des environnements les plus exigeants au monde. Derrière le fonctionnement fluide de ces machines massives se cache un composant électronique essentiel : le contrôleur de véhicule industriel. Cet article propose une analyse approfondie de la technologie, des applications et de la conception architecturale de ces cerveaux électroniques robustes, aidant ainsi les responsables des achats et les équipes d'ingénierie à prendre des décisions éclairées concernant leurs flottes.

1. Introduction aux contrôleurs de véhicules industriels

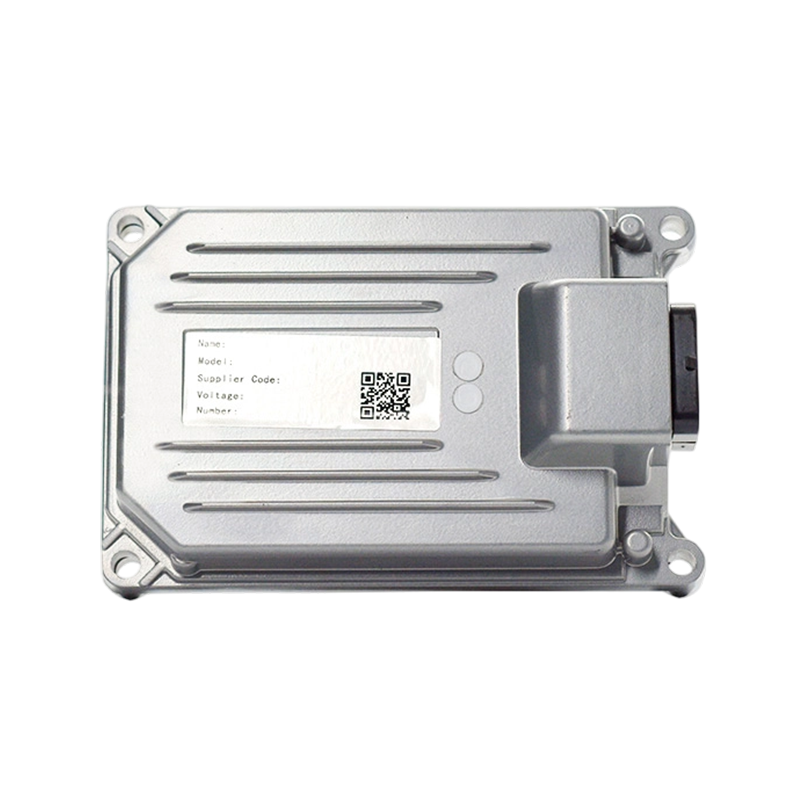

Un contrôleur de véhicule industriel est l'unité de commande électronique centrale chargée de gérer, de surveiller et d'exécuter des tâches opérationnelles spécifiques au sein des véhicules d'ingénierie lourds. Contrairement à l’électronique automobile standard ou aux systèmes informatiques commerciaux, ces appareils sont spécialement conçus pour résister à des contraintes physiques et électriques extrêmes.

Ils agissent comme le cerveau du véhicule, traitant les entrées de divers capteurs, opérateurs et systèmes de sécurité, et traduisant ces données en mouvements physiques précis. Du contrôle des vannes hydrauliques à la gestion de la distribution du groupe motopropulseur hybride, ces contrôleurs garantissent une efficacité, une sécurité et une précision opérationnelle élevées.

2. Principales classifications et architectures techniques

Les contrôleurs industriels sont classés en fonction de leur capacité de traitement, de la densité des canaux d'entrée et de sortie et de leurs capacités de communication. La sélection de la bonne architecture est essentielle pour des performances optimales du véhicule.

2.1 Contrôleurs logiques programmables et unités de commande électroniques

Dans le secteur des véhicules industriels, les contrôleurs se répartissent généralement en deux catégories :

• Unités de contrôle électroniques centrales : Il s'agit d'unités hautement intégrées qui gèrent la dynamique de base du véhicule, les paramètres du moteur et des algorithmes de sécurité complexes. Ils exécutent des systèmes d’exploitation en temps réel pour garantir des temps de réponse de l’ordre de la milliseconde.
• Contrôleurs d'E/S distribuées : Ces unités plus petites sont placées à proximité de sous-systèmes spécifiques, comme le bloc hydraulique ou le tableau de bord de la cabine. Ils collectent les données des capteurs locaux et les transmettent à l'unité électronique centrale, réduisant ainsi la complexité du faisceau de câbles du véhicule.

2.2 Architecture électrique et gestion des entrées-sorties

Un contrôleur robuste doit gérer simultanément différents types de signaux. Il s'agit notamment d'entrées numériques pour les positions des commutateurs, d'entrées analogiques pour les capteurs de pression et de température et d'entrées d'impulsions haute fréquence pour le suivi de la vitesse. Côté sortie, les sorties à modulation de largeur d'impulsion sont essentielles pour contrôler en douceur les vannes hydrauliques proportionnelles, évitant ainsi les mouvements saccadés dans les applications de levage lourd.

3. Exigences techniques cruciales pour les environnements lourds

Les véhicules d’ingénierie sont confrontés à des conditions difficiles qui détruiraient instantanément l’électronique standard. Par conséquent, les contrôleurs de véhicules industriels doivent respecter des normes strictes de fabrication et de test.

3.1 Protection contre la pénétration et étanchéité

L’exposition à la poussière, à l’eau et aux produits chimiques constitue des menaces constantes. Les contrôleurs de haute qualité sont dotés de boîtiers entièrement scellés, utilisant souvent des boîtiers en aluminium moulé sous pression avec des membranes respirantes spécialisées. Cela permet une égalisation de la pression interne tout en maintenant des indices de protection élevés, garantissant que l'humidité ne peut pas se condenser à l'intérieur du boîtier lors de transitions rapides de température.

3.2 Résistance aux vibrations et aux chocs

Les machines lourdes génèrent des forces vibratoires massives. Les contrôleurs industriels sont construits avec des cartes de circuits imprimés robustes, des broches de connecteur renforcées et des composés d'enrobage qui encapsulent l'électronique interne. Cette conception structurelle empêche la fissuration des joints de soudure et le détachement des composants lors d'un fonctionnement continu sur un terrain accidenté.

3.3 Compatibilité électromagnétique

Le système électrique d’un véhicule d’ingénierie est notoirement bruyant. Les démarreurs, alternateurs et moteurs électriques de grande puissance génèrent d’importantes interférences électromagnétiques. Les contrôleurs de véhicule doivent être dotés d'un filtrage interne robuste, de diodes de suppression de tension transitoire et de boîtiers blindés pour éviter la corruption des données ou les réinitialisations inattendues du système.

4. Comparaison technique des spécifications du contrôleur

Pour aider les équipes d'ingénierie à choisir la plate-forme matérielle appropriée, le tableau ci-dessous présente les différences techniques typiques entre les contrôleurs de véhicule standard, milieu de gamme et haut de gamme.

5. Principaux scénarios d'application dans les véhicules d'ingénierie modernes

Les contrôleurs de véhicules industriels sont déployés dans un large éventail d’industries, chacune nécessitant des paramètres logiciels et des configurations matérielles spécifiques.

5.1 Équipement de manutention

Dans les chariots élévateurs électriques et les chariots à mât rétractable, le contrôleur gère la synchronisation entre les moteurs de traction et les pompes de levage hydrauliques. Il met en œuvre des courbes d'accélération de vitesse précises, empêche le retour en arrière sur les rampes et surveille les niveaux de décharge de la batterie pour optimiser la consommation d'énergie.

5.2 Engins de terrassement et de construction

Pour les pelles et les chargeuses, le contrôleur gère dynamiquement le couple de la pompe hydraulique en fonction de la charge du moteur. En ajustant continuellement les vannes proportionnelles, il permet aux opérateurs d'exécuter des mouvements fluides sur plusieurs axes, améliorant ainsi les temps de cycle et réduisant la consommation de carburant.

5.3 Véhicules agricoles et forestiers

Dans les tracteurs et les moissonneuses, les contrôleurs s'interfacent avec les systèmes de direction automatisés et mettent en œuvre les réseaux de contrôle. Cette intégration garantit que les accessoires fonctionnent en parfaite harmonie avec la vitesse d'avancement du véhicule, permettant ainsi une agriculture de haute précision.

6. Avantages techniques et de service de Hangzhou Fengle Electronic Technology Co Ltd

Lors de la sélection d’un partenaire de fabrication pour l’électronique des véhicules industriels, une expertise technique et des processus de production fiables sont essentiels. Hangzhou Fengle Electronic Technology Co Ltd propose des solutions de pointe du secteur grâce aux avantages distincts suivants :

• Intégration complète de l'ingénierie : En tant qu'entreprise nationale de haute technologie, l'entreprise intègre de manière transparente la conception, la recherche, le développement, la production et les ventes. Ce contrôle de bout en bout garantit que chaque produit correspond parfaitement aux spécifications techniques du client.
• Capacités de personnalisation avancées : Consciente qu'il n'existe pas deux véhicules d'ingénierie identiques, l'entreprise propose des solutions sur mesure hautement fiables. Les configurations matérielles et les algorithmes logiciels peuvent être ajustés pour répondre à des exigences opérationnelles spécifiques.
• Système de gestion de la qualité rigoureux : Chaque contrôleur est soumis à des contrôles environnementaux stricts, à des tests fonctionnels et à des tests de vibrations pour garantir une fiabilité à long terme sur le terrain.
• Support technique robuste : Les clients bénéficient d'un support complet tout au long du cycle de vie des produits, depuis les évaluations schématiques initiales et le développement de prototypes jusqu'au déploiement à grande échelle et à l'optimisation sur le terrain.

7. Foire aux questions concernant les contrôleurs de véhicules

FAQ 1 : Comment les contrôleurs de véhicules industriels communiquent-ils avec d'autres parties de la machine ?

La plupart des unités modernes utilisent le protocole de bus Controller Area Network, communément appelé bus CAN, ainsi que des protocoles de niveau supérieur comme J1939. Cela permet à différents modules, tels que le moteur, la transmission et l'affichage, de partager des données à grande vitesse sur une seule paire de fils, réduisant ainsi la complexité du câblage.

FAQ 2 : A quoi sert l'utilisation de processeurs dual-core dans les contrôleurs de haut niveau ?

Les processeurs double cœur sont souvent utilisés pour répondre à des exigences strictes en matière de sécurité fonctionnelle. Un cœur gère la logique principale de l’application, tandis que le deuxième cœur vérifie indépendamment les calculs. Si une anomalie est détectée, le système s'arrête en toute sécurité ou passe en mode secours pour éviter les accidents.

FAQ 3 : Ces contrôleurs peuvent-ils fonctionner en toute sécurité dans des conditions hivernales ou estivales extrêmes ?

Oui, les contrôleurs de véhicules de qualité industrielle sont conçus à l'aide de composants automobiles spécialisés qui leur permettent de fonctionner de manière fiable sur un large spectre de températures, allant généralement de moins 40 à plus 85 degrés Celsius.

FAQ 4 : Comment les mises à jour logicielles sont-elles gérées sur ces unités après le déploiement du véhicule ?

Les mises à jour logicielles sont généralement effectuées via l'interface du bus CAN à l'aide d'un outil de diagnostic ou via des modules télématiques sans fil intégrés qui permettent aux gestionnaires de flotte de déployer le micrologiciel par liaison radio, économisant ainsi un temps de maintenance important.

FAQ 5 : Qu'est-ce que le contrôle de sortie proportionnel et pourquoi est-il important pour l'hydraulique ?

Le contrôle proportionnel consiste à faire varier le courant électrique envoyé à une électrovanne hydraulique plutôt que de simplement l'allumer ou l'éteindre complètement. Cela permet au contrôleur de réguler le débit de fluide en douceur, donnant à l'opérateur un contrôle précis sur les mécanismes de levage, d'inclinaison et de rotation.
