Les véhicules industriels à combustion interne (IC), tels que les chariots élévateurs, les camions lourds, les excavatrices et les équipements agricoles, fonctionnent dans certains des environnements les plus exigeants au monde. Contrairement aux véhicules de tourisme, les machines industrielles nécessitent des instruments de tableau de bord spécialisés pour surveiller les charges thermiques, les fortes pressions hydrauliques et les opérations continues.
En tant qu'entreprise nationale de haute technologie, les solutions d'ingénierie de Hangzhou Fengle Electronic Technology Co., Ltd. se concentrent sur une fiabilité élevée, une construction robuste et une transmission de données précise. Cette analyse complète de l'industrie explore l'ingénierie de base derrière l'instrumentation IC pour véhicules industriels, couvrant les normes de conception, l'architecture des composants et les solutions stratégiques qui différencient Hangzhou Fengle Electronic Technology Co., Ltd. dans le secteur de l'électronique automobile.
1. Architecture technologique des instruments pour véhicules industriels IC
Le groupe d'instruments d'un véhicule industriel à combustion interne fait office de centre d'information central, convertissant les signaux bruts de divers capteurs de moteur, de transmission et hydrauliques en données exploitables pour l'opérateur.
Unités modernes de traitement de l’information
L'instrumentation industrielle moderne est passée des liaisons mécaniques traditionnelles aux systèmes numériques. Ces assemblages utilisent des microcontrôleurs à grande vitesse ou des systèmes sur puce équipés de contrôleurs de bus Controller Area Network intégrés. Cette architecture permet au cluster de communiquer directement avec l'unité de commande du moteur, l'unité de commande de la transmission et les modules de gestion hydraulique.
Technologies d'affichage pour les environnements industriels difficiles
Les conducteurs de véhicules industriels doivent lire des informations de diagnostic critiques dans une grande variété de conditions, allant de l'éblouissement direct du soleil de midi aux environnements miniers souterrains à faible luminosité.
- Écrans LCD à transistors à couches minces : Des panneaux à haute luminosité, dépassant souvent 800 à 1 000 nits, associés à des revêtements antireflet garantissent une lisibilité dans des conditions de luminosité ambiante élevées.

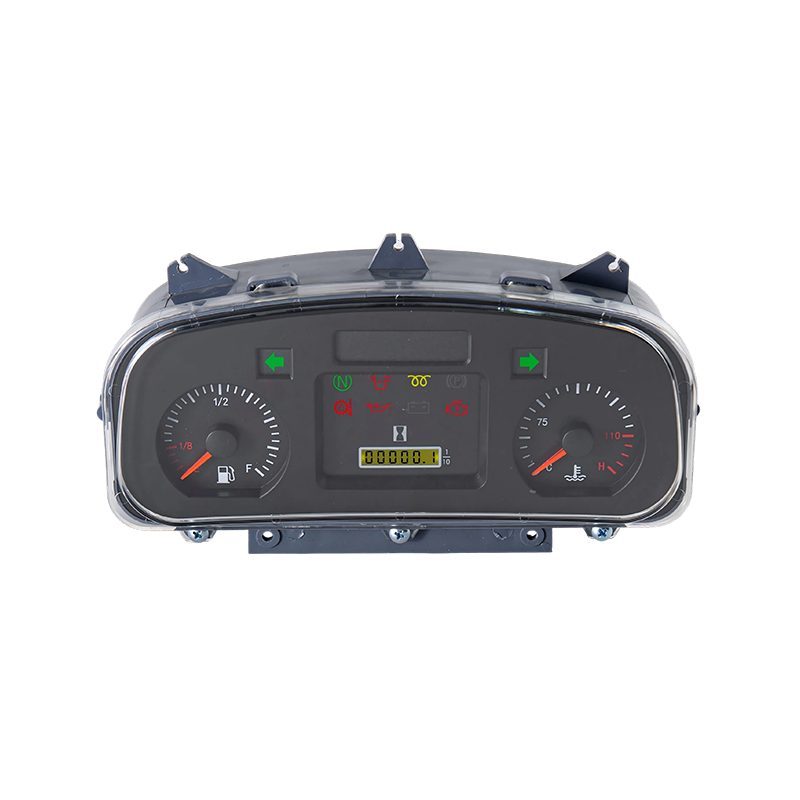

- Systèmes hybrides : Ces configurations associent des aiguilles physiques entraînées par un moteur pas à pas pour les mesures primaires telles que le régime du moteur avec des écrans matriciels numériques centraux pour les codes d'erreur de diagnostic. Cette combinaison offre un équilibre entre lisibilité instantanée et haute densité d’informations.
2. Mesures d'instrumentation clés et paramètres surveillés
Les machines industrielles s'appuient sur un suivi précis et en temps réel des paramètres opérationnels pour éviter les pannes mécaniques catastrophiques et garantir la sécurité sur le lieu de travail.
Diagnostics moteur et groupe motopropulseur
- Tachymètre : La surveillance des vitesses de rotation du moteur garantit que le véhicule fonctionne dans sa courbe de couple maximale tout en évitant les surrégimes lors des tâches de manutention lourdes.
- Indicateurs de température du liquide de refroidissement et de l'huile : Les moteurs thermiques fonctionnant sous de lourdes charges génèrent une énergie thermique massive. L'instrumentation doit suivre les pics de température pour déclencher des protocoles de déclassement ou d'arrêt automatique avant que des dommages thermiques ne se produisent.
Compteurs horaires et calendrier de maintenance préventive
Contrairement aux voitures particulières qui suivent le kilométrage, les équipements industriels mesurent la durée de vie opérationnelle en heures. Le compteur horaire électronique à l’intérieur du cluster enregistre le temps de fonctionnement précis du moteur. Ces données sont essentielles pour exécuter la maintenance préventive programmée, telle que les rinçages de fluide hydraulique, les vidanges d'huile et le remplacement des filtres.
3. Normes de durabilité industrielle et spécifications techniques
L’électronique automobile industrielle doit résister à des vibrations continues, à de larges variations de température et à l’exposition à l’humidité et aux particules fines.
| Propriété d'ingénierie | Exigence en matière d'instrumentation industrielle |
|---|---|
| IP de protection contre la pénétration | IP65 à IP67 minimum pour la résistance à l'eau et à la poussière |
| Température de fonctionnement | Large enveloppe fonctionnelle de moins 40 à plus 85 degrés Celsius |
| Protocole de communication | Intégration du protocole réseau bus CAN J1939 |
| Résistance aux vibrations | Indice de force G élevé selon les normes internationales |
| Plage de tension de fonctionnement | Double compatibilité prenant en charge les systèmes électriques 12 V et 24 V |
Indices de protection contre la pénétration
Un tableau de bord monté sur un chariot élévateur à cabine ouverte ou un tracteur agricole est confronté à la pluie, aux procédures de lavage et à la poussière fine. L'obtention d'un indice IP65 ou IP67 nécessite une ingénierie spécialisée, notamment des polycarbonates résistants aux UV, un soudage par ultrasons du boîtier extérieur et des joints en silicone moulés sur mesure autour des connecteurs électriques.
Compatibilité électromagnétique
Les machines lourdes génèrent des niveaux élevés de bruit électrique provenant des démarreurs, des alternateurs et des solénoïdes hydrauliques. Les instruments industriels doivent intégrer de robustes diodes de suppression de tension transitoire et des circuits de filtrage spécialisés pour éviter le scintillement de l'affichage, la corruption des données ou la défaillance des composants causée par des pics de tension.
4. Avantages de l'ingénierie et des services de Hangzhou Fengle Electronic Technology Co., Ltd.
Hangzhou Fengle Electronic Technology Co., Ltd. s'est imposée comme un partenaire de bout en bout pour les fabricants mondiaux d'équipement d'origine et les distributeurs du marché secondaire en gérant chaque étape du cycle de vie du produit.
Intégration complète de la recherche et de la fabrication
En maintenant des équipes dédiées de conception, de recherche et développement, de production et de vente sous une seule structure d'entreprise, Hangzhou Fengle Electronic Technology Co., Ltd. élimine la fragmentation de la chaîne d'approvisionnement. Cette approche intégrée garantit que l'intention de conception se traduit avec précision sur la chaîne de fabrication, en maintenant un contrôle qualité strict sur toutes les séries de production.
Développement de solutions personnalisées avancées
Les applications industrielles varient considérablement ; un cluster conçu pour un chariot élévateur d'entrepôt nécessite un facteur de forme et une logique logicielle différents de ceux construits pour une grue forestière lourde. Hangzhou Fengle Electronic Technology Co., Ltd. se spécialise dans les solutions sur mesure. Les ingénieurs modifient la disposition des écrans, configurent des seuils d'avertissement de micrologiciel personnalisés et adaptent les supports de montage physiques pour correspondre aux spécifications exactes des différents châssis de véhicule.
Engagement envers la fiabilité opérationnelle à long terme
En tant qu'entreprise nationale de haute technologie, Hangzhou Fengle Electronic Technology Co., Ltd. met en œuvre des procédures de test rigoureuses, notamment une cuisson en chambre environnementale, des tests de chute à fort impact et un cycle de charge électrique continu. Cet accent mis sur la fiabilité permet de minimiser les temps d'arrêt des véhicules, de réduire les réclamations au titre de la garantie pour les fabricants de machines et de garantir un fonctionnement sûr tout au long de la durée de vie du véhicule.
5. Questions fréquemment posées
FAQ 1 : Pourquoi la communication du protocole de bus CAN J1939 est-elle essentielle pour les instruments des véhicules industriels ?
La norme SAE J1939 est le protocole réseau préféré pour les véhicules lourds et industriels. Il permet au groupe d'instruments de recevoir des flux de données numériques à grande vitesse en provenance du moteur et de la transmission sur une seule paire de fils. Cela réduit la complexité globale du faisceau de câbles, minimise les défauts de câblage analogique point à point et permet l'affichage de codes de diagnostic complexes directement à l'opérateur.
FAQ 2 : Comment les instruments gèrent-ils la lisibilité dans les véhicules à cabine ouverte exposés à la lumière directe du soleil ?
Pour lutter contre l'éblouissement, les écrans électroniques modernes utilisent des couches de cristaux liquides à contraste élevé ainsi que des systèmes de rétroéclairage LED haute luminosité. De plus, la technologie de liaison optique scelle le verre de protection supérieur directement au panneau LCD. Cela élimine l'entrefer interne, réduisant les réflexions jusqu'à 90 % et empêchant la condensation interne dans les environnements très humides.
FAQ 3 : Quelle est la principale différence entre les tableaux de bord des voitures particulières et les instruments des véhicules lourds ?
Alors que les véhicules de tourisme donnent la priorité à la conception esthétique et à la connectivité d'infodivertissement, les instruments des véhicules industriels se concentrent fortement sur la longévité des composants, la durabilité structurelle et les mesures de protection des équipements. L'instrumentation industrielle comprend des affichages spécialisés pour le suivi des heures, les niveaux de liquide hydraulique, la pression d'huile de transmission et les codes d'erreur du système que l'on trouve rarement sur les voitures grand public standard.
FAQ 4 : Comment la résistance aux vibrations prolonge-t-elle la durée de vie opérationnelle de l'électronique ?
Les véhicules industriels génèrent des vibrations soutenues à basse fréquence et subissent de fréquents chocs violents pendant leur fonctionnement. Les composants électroniques standards montés en surface peuvent subir une fatigue des joints de soudure ou des traces de circuits fissurés dans ces conditions. Hangzhou Fengle Electronic Technology Co., Ltd. résout ce problème en mettant en œuvre des broches de montage mécaniques robustes, des composés d'enrobage structurels et des connecteurs de qualité automobile conçus pour absorber les chocs mécaniques.
FAQ 5 : Les solutions d'instrumentation peuvent-elles être installées ultérieurement sur les véhicules de la flotte existante ?
Oui. Grâce à des configurations de micrologiciel flexibles et à des boîtiers physiques adaptables, les solutions d'instrumentation personnalisées de Hangzhou Fengle Electronic Technology Co., Ltd. peuvent être adaptées pour prendre en charge à la fois les réseaux numériques modernes et les réseaux d'émetteurs analogiques existants. Cette double compatibilité permet aux opérateurs de flotte de mettre à niveau leurs anciennes machines industrielles vers les normes modernes de sécurité et de diagnostic.
